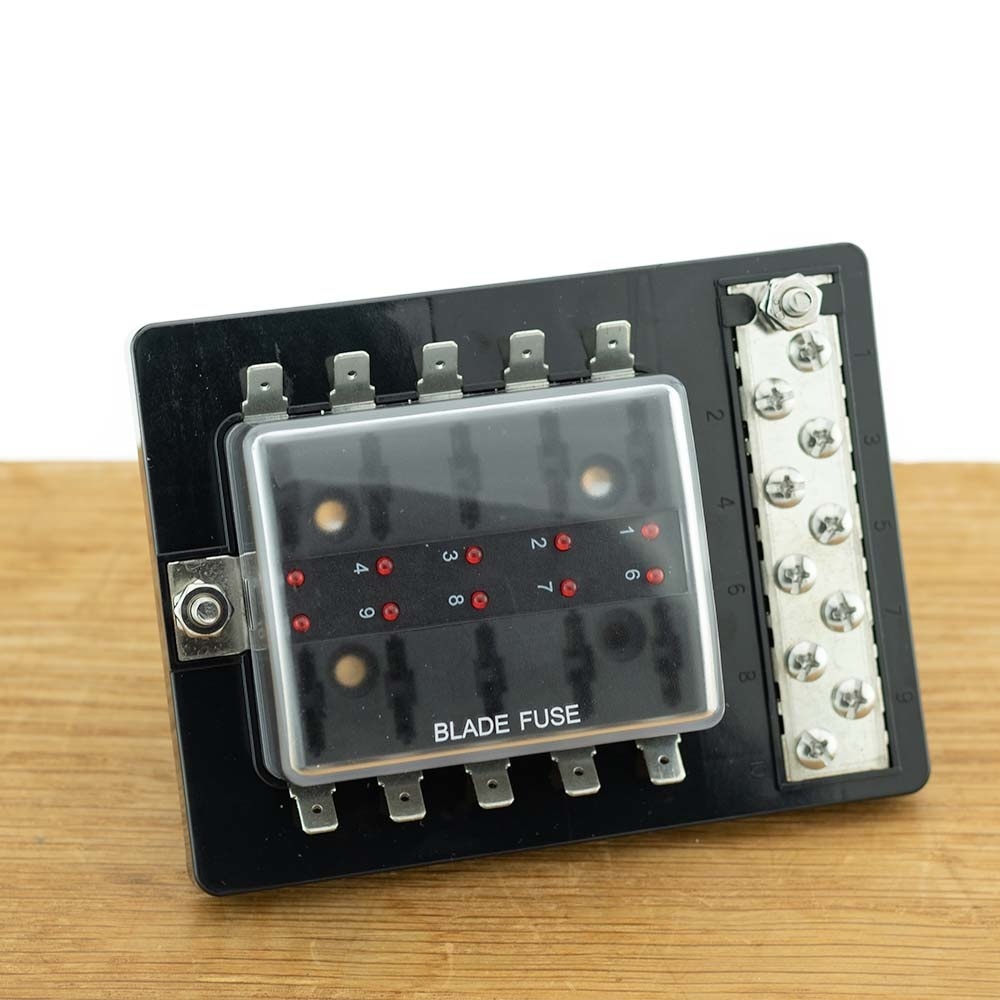

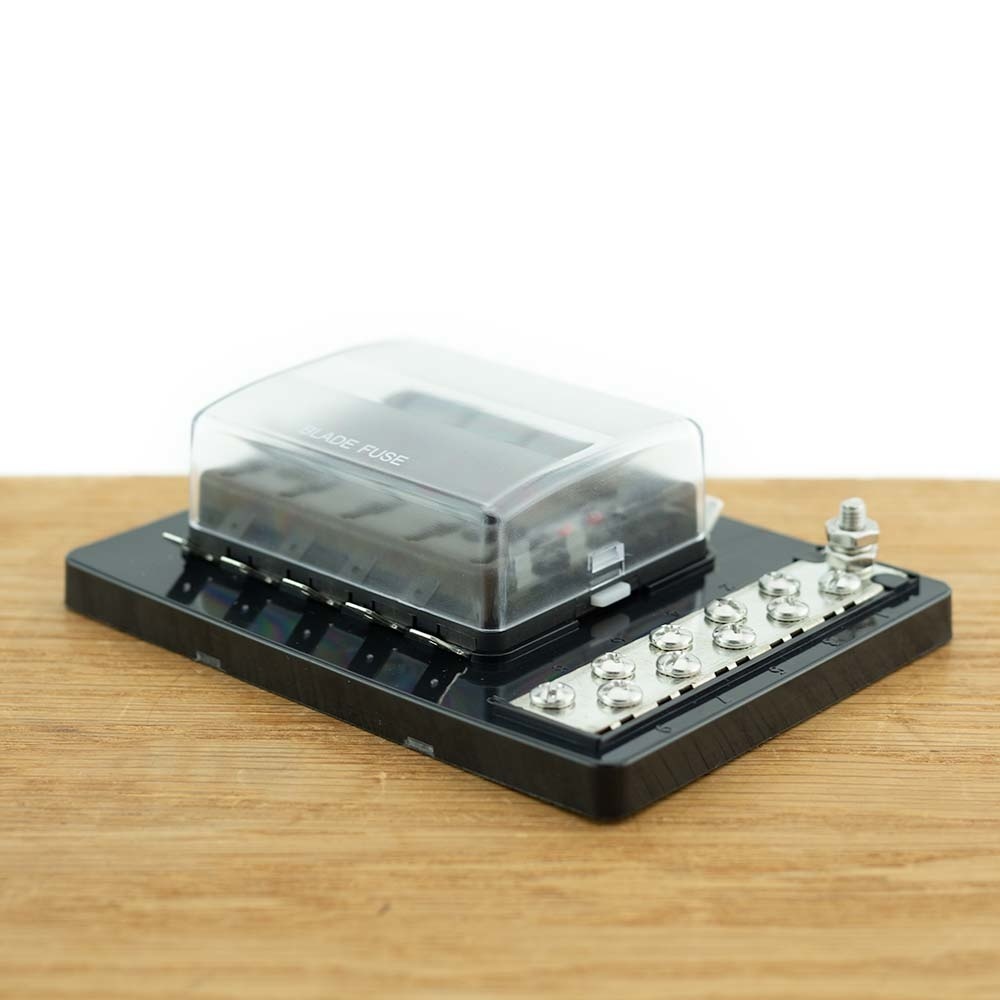

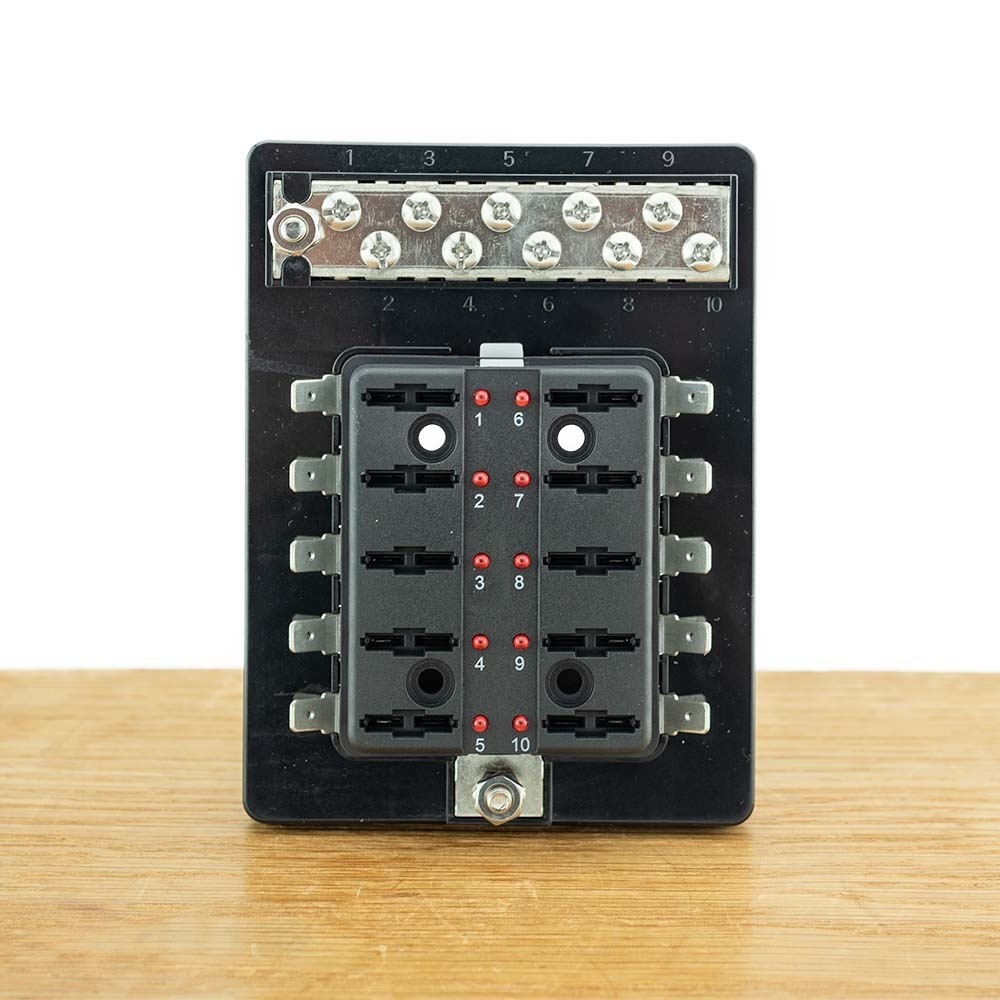

Zekeringdistributie 10 met led signalering + busbar

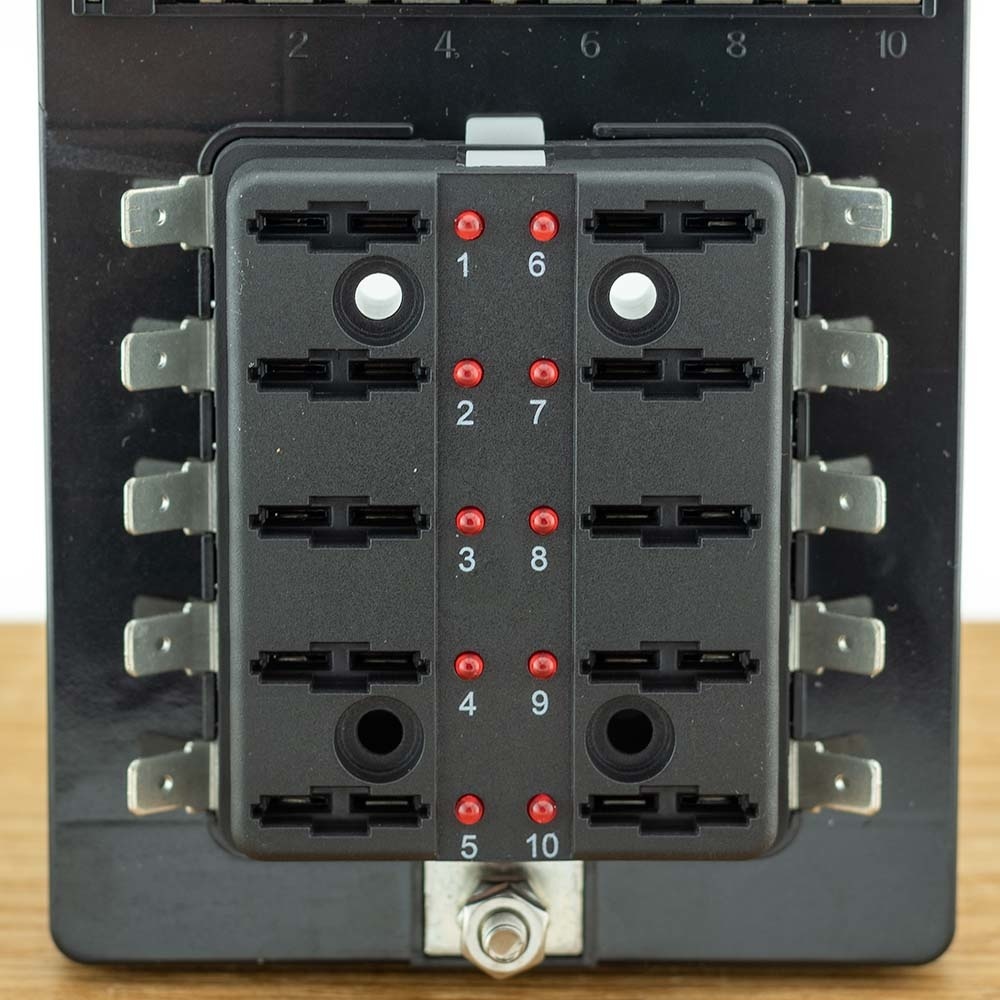

Deze zekeringdistributie voor 10 zekeringen met led signalering kan 10 steekzekeringen/ autozekeringen/ ATO/ ATC zekeringen onderbrengen. De leds geven een doorgebrande/ defecte zekering aan. Door de transparantie afdekkap kunt u direct zien of er een zekering defect is. Deze houder is gemaakt voor steekzekeringen van 30A maximaal.
Toepassing
Deze zekering distributie is bedoeld voor maximaal 10 zekeringen van het type steekzekering/ autozekering/ blade fuse/ ATO zekering met een maximale waarde van 30A per zekering. De maximale belasting is als volgt onderverdeeld: Op de uitgangen kan maximaal tot 30 ampere aangesloten worden per circuit. Op de ingang kan tot maximaal 100 ampere aangesloten worden aan toepassingen.
Montage
U kunt de zekering distributie vastschroeven via 4 schroefgaten in de behuizing. De schroeven worden niet meegeleverd bij dit product. De aansluitingen van het circuit (de afzonderlijke apparaten) zitten aan de achterzijde van de distributie en kunnen met AMP 6.4 mm quick connectterminals/ faston stekkers aangesloten worden (vlakstekers van 6,3mm passen hier ook op). De input aansluiting is M5, aan te sluiten met een M6 perskabeloog.

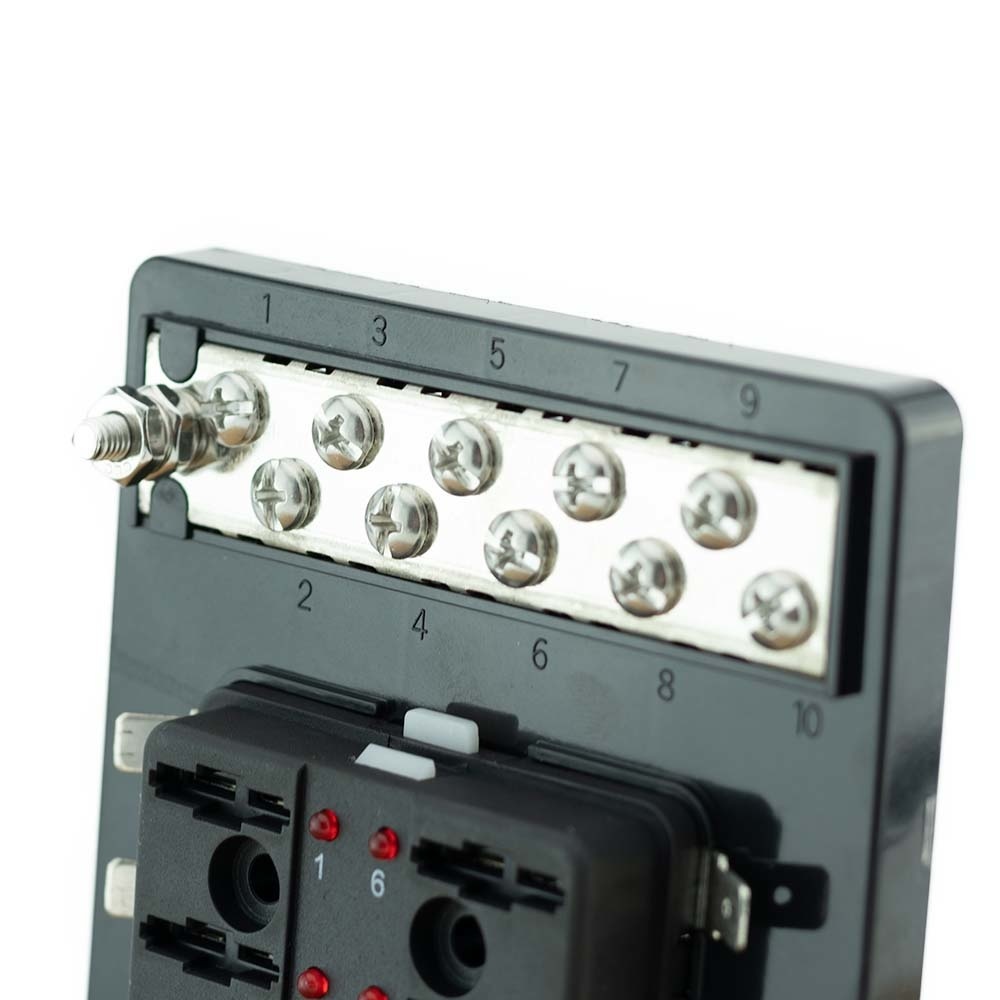

Belangrijk voor de aansluitingen op de busbar: Zorg ervoor dat de aansluiting altijd goed contact maakt met de busbar. Dus perskabelogen of ringogen moeten vlak op de busbar geplaatst worden en goed vastgeschroefd.
Details
Output: 30 ampere maximaal per circuit/ zekering
Input: 100 ampere maximaal
Aansluitingen circuit: AMP 6.4 mm quick connectterminal/ Vlakstekers van 6,3mm
Aansluiting input: M5 (bedoeld voor M6 perskabeloog)
Afmetingen behuizing: 138 x 103 x 41 mm
Gewicht: 0,10 kg
