VictronLiFePO4-accu laadt niet: ligt het aan het BMS?
- Geplaatst op
Stel, een LiFePO4-accu laadt niet: mogelijk houdt het BMS de acculader dan tegen. Lees hier de uitleg én welke laders hier de oplossing voor hebben.
Stel, je sluit een acculader aan op een lege LiFePO4-accu, maar de laadcyclus start niet, terwijl (zo goed als) zeker is dat de accu níet kapot is. Wat kan er aan de hand zijn? Mogelijk is het de beveiliging in de accu zelf die er voor zorgt dat een automatische acculader geen accu detecteert. Er bestaan echter lithium onderhoudsladers met een specifieke functie om deze situatie gecontroleerd te doorbreken: de UVP Wake Up of low-voltage reset.
We leggen dit graag stapsgewijs toe - naar aanleiding van meerdere vragen die wij hierover recentelijk ontvingen.
Wat gebeurt er bij een diep ontladen LiFePO4-accu?
Als eerste: veel LiFePO4-accu's bevatten een Battery Management System, kortweg BMS. Deze elektronica bewaakt onder meer de spanning van de afzonderlijke lithiumcellen. Daalt een celspanning te ver? Dan kan het BMS de accu-uitgang uitschakelen om verdere ontlading en mogelijke schade te beperken.
Dat betekent niet automatisch dat de cellen zelf geen spanning meer hebben, al kan dat aan de aansluitpolen heel anders lijken. Een aangesloten acculader ziet dan namelijk soms geen bruikbaar spanningsniveau en concludeert - dus - dat er geen geschikte accu aanwezig is.
CTEK beschrijft dit mechanisme expliciet in de handleiding van bijvoorbeeld de LITHIUM XS. Volgens de fabrikant van dit merk - waarvan Druppellader.com sinds 2015 veel kennis heeft opgebouwd - kan de onderspanningsbeveiliging van een lithiumaccu de verbinding verbreken. Daardoor detecteert de acculader niet meer dat er een accu aangesloten zit.
Waarom start een slimme acculader dan niet?
Een moderne automatische acculader zet niet direct de volledige laadstroom op zijn klemmen. Eerst controleert de elektronica onder meer de aansluiting, polariteit en accuspanning. Dat maakt ook de bekende en veelgebruikte functies zoals ompoolbeveiliging, vonkbeveiliging en automatische accudetectie mogelijk.
Daardoor kan bij een afgeschakelde LiFePO4-accu een 'impasse' ontstaan:
- het BMS schakelt de accu-uitgang af;
- de acculader detecteert onvoldoende accuspanning;
- de normale laadcyclus start daarom niet;
- de accu krijgt niet direct de laadconditie die het BMS nodig heeft om weer vrij te geven.
Dit sluit aan op een vraag die we bij Druppellader.com vaker van klanten krijgen: de acculader is aangesloten, maar lijkt niets te doen. De eerste verdenking valt dan al snel op de lader. Toch hoeft die niet defect te zijn. En ook bij andere accutypen kan een zeer lage accuspanning voorkomen dat een processorgestuurde lader normaal start.
Op onze servicepagina over garantie en probleemdiagnose leggen we dat verschijnsel al verder uit. Bij LiFePO4 komt het BMS daar nog eens als extra factor bij.
Wat doet UVP Wake Up?
UVP staat voor Under Voltage Protection, oftewel onderspanningsbeveiliging. Een lithiumlader met UVP Wake Up kan bij een geschikte accu proberen het BMS gecontroleerd uit deze beveiligingstoestand te halen. De normale laadcyclus kan daarna alsnog starten.

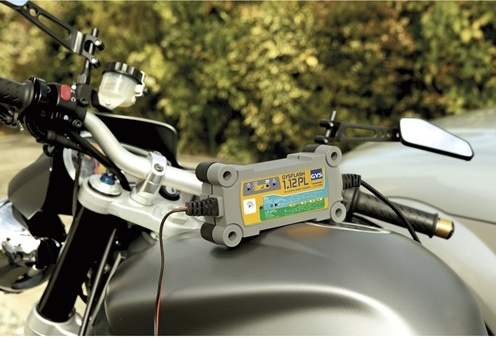

De GYSFLASH 1.12 PL uit ons assortiment laat goed zien hoe GYS dit toepast. Deze lader heeft een afzonderlijk LiFePO4-programma met acht laadstappen. In de herstelstap gebruikt hij een beperkte laadstroom van 0,2 A en beschikt hij over UVP Wake Up. Na een succesvolle activering gaat de lader dan verder met het normale lithium-laadprogramma.
De GYSFLASH 1.12 PL richt zich op 12V LiFePO4-accu's van 0,5 tot 20 Ah en kan accu's tot 50 Ah onderhouden. Daarmee past hij onder meer bij kleinere lithiumaccu's in motoren en andere voertuigen die regelmatig langere tijd stilstaan.
Ook CTEK gebruikt een low-voltage reset
De CTEK LITHIUM XS uit ons assortiment heeft eveneens een functie voor een door onderspanningsbeveiliging afgeschakelde accu. Deze 12V-lader levert maximaal 5 A en is geschikt voor LiFePO4-accu's van 5 tot 60 Ah, met onderhoud tot 120 Ah.
CTEK geeft in de handleiding een concrete procedure voor de situatie waarin UVP verhindert dat de lader de accu detecteert. Door de RESET-knop tien seconden ingedrukt te houden, kan de onderspanningsbeveiliging openen. Accepteert de accu vervolgens laadstroom? Dan start de laadcyclus (alsnog)!
Bekijk acculaders voor lithiumaccu's
Wake-up en herstel zijn niet hetzelfde
Voor de volledigheid is ook het volgende besef en onderscheid van belang.
Een LiFePO4-accu waarvan het BMS de uitgang door onderspanning heeft afgeschakeld, hoeft zoals in dit artikel uitgelegd niet defect te zijn. UVP Wake Up richt zich op deze specifieke situatie. Maar dat betekent nog niet per definitie dat iedere extreem diep ontladen lithiumaccu nog veilig te herstellen valt.
Langdurige of zeer diepe ontlading kan lithiumcellen beschadigen. Daarnaast kan een BMS het laden om andere redenen blokkeren, bijvoorbeeld vanwege een te hoge of lage temperatuur, een afwijkende celspanning of een interne fout. Een acculader die niet start, bewijst dus zeker niet per definitie dat UVP de oorzaak is. Het is echter wel goed te weten dat dit wel de oorzaak kán zijn.
Forceer in zo'n laatstgenoemde situatie daarom geen laadproces met een willekeurige voeding of een tweede accu - en omzeil het BMS niet. Controleer altijd de instructies van de accufabrikant en gebruik alleen een laad- of herstelprocedure die voor de betreffende accu daadwerkelijk geschikt is.
Veelgestelde vragen
Waarom herkent mijn acculader mijn LiFePO4-accu niet?
Een mogelijke oorzaak is de onderspanningsbeveiliging van het BMS. Na sterke ontlading kan het BMS de accu-uitgang uitschakelen. Een automatische acculader meet dan soms onvoldoende spanning om de normale laadcyclus te starten.
Betekent een niet-reagerende acculader dat de lader defect is?
Nee. Een zeer lage accuspanning kan voorkomen dat een processorgestuurde lader de accu detecteert. Bij LiFePO4 kan daarnaast het BMS de accu-uitgang hebben afgeschakeld. Controleer daarom eerst de accu en aansluiting voordat je uitgaat van een defecte lader.
Kan UVP Wake Up iedere diep ontladen LiFePO4-accu herstellen?
Nee. UVP Wake Up helpt bij een geschikte accu waarvan het BMS door onderspanning heeft ingegrepen. Beschadigde cellen, temperatuurproblemen en andere BMS-fouten bijvoorbeeld vragen om een andere diagnose. Volg daarbij de instructies van de accufabrikant.
Wat is het verschil tussen UVP Wake Up en normaal laden?
Bij normaal laden heeft de acculader de accu al gedetecteerd. UVP Wake Up helpt eerst bij het activeren van een geschikte accu waarvan de onderspanningsbeveiliging de uitgang heeft afgeschakeld. Daarna neemt het normale LiFePO4-laadprogramma het over.
